Opis proizvoda:
1) dvostruki vijčani ekstruder
linija za proizvodnju pvc cijevi usvaja dugački L / D, vijak visoke efikasnosti, veliki kapacitet istiskivanja, uniformiranu plastifikaciju. Ekstruderi i izvlačni motori mašina usvajaju uvezeni izmjenični / izmjenični pretvarač kao regulatore brzine.
2) glava za ekstruziju
Linija za proizvodnju pvc cijevi je spiralnog tipa, dobro kalibriranje čini kvalitetnu proizvodnju cijevi.
Unutarnji sistem grijanja, visoko učinkovit, jednostavan ekstrudiranje. Bronzani kalibratori mogu učiniti cijevi brzom kalibracijom i hlađenjem.
3) Spremnik za vakuumsko kalibriranje i spremnik za hlađenje prskanjem vode
usvaja naprednu cirkulaciju vode, sistem za hlađenje pod visokim pritiskom, instaliran sa uređajem za podešavanje stepena vakuuma i automatskim sistemom za kontrolu temperature i nivoa vode.
4) Mašina za izvlačenje
usvaja tip gusenice, koji uključuje dvokrake, trokrake, četverokrake, šestokrake, osmokrake, deseterokrake, dvanaestokrake itd., pogodne za različite veličine cijevi.
5) Mašina za rezanje
Može se primijeniti nestrugano rezanje, rezanje pilom ili planetarno rezanje, precizno rezanje, pouzdano svojstvo, visoka efikasnost. Instaliran je i uređaj za brojanje brojila.
Glavni parametar:
| Model ekstrudera | SJSZ-50/105 | SJSZ-55/110 | SJSZ-65/132 | SJSZ-80/156 | SJSZ-92/188 |
| Pogonski motor (kw) | 15 | 37 | 37 | 55 | 90 |
| Raspon prečnika cevi (mm) | 16-40 | 20-110 | 50-200 | 200-400 | 400-630 |
| Pumpa za vodu | 3kw | 4kw | 5.5kw | 5,5kw X 2kom | 7,5kw X 2kom |
| Vakumska pumpa | 2,2kw X 2kom | 4kw | 4kw | 4kw X 2kom | 7,5kw 5,5kw X 2kom |
| Dužina kalibra (mm) | 5000 | 6000 | 6000 | 8000 | 6000, 3000 |
| Spremnik za hlađenje vodom | Ne | Ne | 5000 | 6000 | 100000 |
| Vučni motor | 0,75kw 4kom | 2.2kw | 3.7kw | 7,5kw | 18,5kw |
| Remen za vuču | 4kom | 2kom | 2kom | 4kom | 6kom |
| Motor za sečenje | 1,1kw 2kom | 2.2kw | 3.7kw | 3.7kw | 3.7kw |
| Marka pretvarača | ABB | ABB | ABB | ABB | ABB |
| Marka kontaktora | Schneider | Schneider | Schneider | Schneider | Schneider |
Glavni parametar:
| Promjer cijevi | 16-63 | 32-125 | 75-250 | 110-450 | 315-630 | 315-800 |
| Ekstruder | 45/33 | 65/33 | 75/33 | 90/33 | 120/33 | 150/33 |
| Šupljina | jednostruka | jednostruka | jednostruka | jednostruka | jednostruka | jednostruka |
| Nizvodno | LG63 | LG125 | LG250 | LG450 | LG630 | LG800 |
| Ukupna snaga (kw) | 70 | 150 | 230 | 380 | 550 | 800 |
Detalji glavne mašine:
ekstruder za plastični vijak (dvostruki vijak) | imamo na raspolaganju mnogo modela specijalnih dvostrukih ekstrudera. Usvaja posebno dizajniranu vijčanu strukturu koja može ravnomjerno zagrijavati, plastificirati PVC prah i istiskivati cijevi. (1) Marka motora: Siemens (2) Marka pretvarača: Delta (3) Marka kontaktora: Siemens (4) Marka releja: Omron (5) Marka prekidača: Schneider (6) Materijal vijka i cijevi: 38CrMoAlA. (7) Način grejanja: Grejanje na keramiku ili liveni aluminijum |  |
Kalup | Kalup je izrađen od visokokvalitetnog legiranog čelika, unutarnji protočni kanal je kromiran i visoko poliran, otporan je na habanje i koroziju; Sa posebnom čahrom za dimenzioniranje, brzina proizvodnje proizvoda je visoka, a površina cijevi je dobra. (1) Materijal: 40GR (2) Veličina: Prilagođeno |  |
Spremnik za kalibraciju i hlađenje | Spremnik za kalibraciju i hlađenje može kalibrirati i hladiti PVC cijev iz kalupa. (1) Snaga vakuumske pumpe: 4 kw (2) Snaga pumpe za vodu: 2,2 kw * 2 (3) Hlađenje raspršivačem: ABS mlaznica; Cijev od nehrđajućeg čelika (4) Materijal od nehrđajućeg čelika: 1Cr18NiTi (5) Prečnik rezervoara: Prilagođeno (6) Dužina spremnika: 6 m |  |
Izvlačna mašina | Izvlačna mašina može transportirati PVC cijev do mašine za rezanje. (1) Vučna snaga: 1,5 kw (2) Način stezanja: pneumatsko stezanje (3) Pretvarač: Siemens pretvarač (4) Tip vučne staze: Plastični blok (5) Efektivna dužina stezanja 1800 mm |  |
Mašina za rezanje | Specijalna mašina za rezanje PVC cijevi koristi rotacijski stezni uređaj, pogodna je za različite promjere cijevi, izbjegava probleme kod često mijenjanja steznog uređaja. (1) Snaga motora za rezanje: 1,5 kw (2) Opseg rezanja: prilagođeno (3) Kontrolno sredstvo: pneumatsko upravljanje |  |
Slagač | Koristi se za držanje cijevi i može automatski istovariti cijevi. (1) Dužina: 6000 mm (2) Materijal: nehrđajući čelik (3) Metoda istovara: pneumatsko istovar |  |

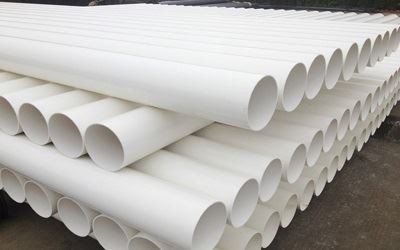

Konačni proizvodi:
